旻浩冷却之BL逆流式冷却塔

    冷却塔主要应用于冷冻中央空调等的空调系统;空压机、机器套体冷却、 注塑模具冷却、变压器冷却、化工设备、发电机水套冷却等制造业冷却系统;高炉、冶炼炉等钢厂及铸造厂冶金行业,等等其它用水冷却散热的领域。

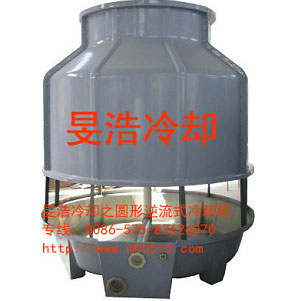

1、FBL逆流式冷却塔产品图片

2、圆形逆流式冷却塔产品结构及工作原理图

结构图说明:塔体左右两侧为换热器和填料更换安装,换热器材质可为铜管、不锈钢管或碳钢管,每个换热器有二个接口,多个换热器通过并联联接,汇总在塔体底部,塔底设有接口为流体进口和流体出口(如图所示),分别联接外部工艺流体的进出管路,流体在密闭流经换热器过程中,通过换热管管壁向外界散热,没有和外界直接接触;换热器之间放有填料,也称散热片,作用是降低喷淋水的温度,设备底部为水盘,水泵抽取盘内喷淋水,喷淋到上部换热器表面,喷淋水在换热器表面吸热升温,又在填料内散热降温,最终流回水盘,形成喷淋水循环。在整个过程中,塔中间上部的风机一直从塔内向塔外抽风,新风从二侧进风窗向塔内补充冷风(如图所示),形成新风循环。

    旻浩对应型号为BLxxx(xxx表示流量,t/h),免费选型专线0086-575-82626070

    散热片材质可分为PVC(常温用)、PP(高温用)
    按温差不同可分为普通型、中温型、高温型
    流量可分为5、8、10、15、20、30、40、50、80、100、125、150、200、250、300、350、400、500、600 t/h

3、冷却塔选型
  对于最终用户来说,需要提供如下参数才能确定冷却塔大小。
   ☉ 使用地(可确定冷却塔所在地的大气压力、干球温度、湿球温度)
   ☉ 循环流量(每小时多少立方米或者每分钟多少立方米)
   ☉ 进水温度(夏天最热天时,进入冷却塔设备的水温)
   ☉ 出水温度(使用冷却水的设备最高能允许的进水温度)
   ☉ 选择提供:配套主机设备情况、可供冷却塔安放场地及周边情况、系统流程情况、等等
